วิธีการติดตั้งรัดแยกสามทางยูโบลท์ (U-Bolt Mechanical Tee)

1. การเตรียมท่อ
และการเจาะรูท่อเหล็ก

นำท่อที่เตรียมไว้ ไปเจาะรูด้วยเครื่องเจาะรูท่อเหล็ก หัวโฮลซอร์ (Hole Saw) โดยเลือกใช้ตามขนาดไซซ์ หัว Outlet ของรัดแยกสามทางยูโบลท์ (U-Bolt Mechanical Tee) ที่กำหนดตามแคตตาล็อกของโรงงาน

ตรวจสอบความสะอาด ความเรียบของผิวท่อ โดยรอบรูประ 16 มม. จะต้องไม่มี Defect เพื่อให้ประเก็นยางปิดผนึก และรับแรงดันตามมาตรฐานผลิตภัณฑ์ได้

*ข้อควรระวัง ห้ามเจาะตามแนวรอยตะเข็บของท่อ ERW

2. ลบความขรุขระ และเศษสลัก (Slag) โดยรอบรูที่เจาะ

การลบขอบรูเจาะเพื่อประสิทธิภาพการรับแรงดันมาตรฐานของผลิตภัณฑ์ และเพื่อการป้องกันความเสียหายที่อาจเกิดขึ้นได้

จึงจำเป็นต้องใส่ใจ ในเรื่องของการลบความขรุขระ และเศษสลัก (Slag) โดยรอบรูเจาะให้เรียบร้อย

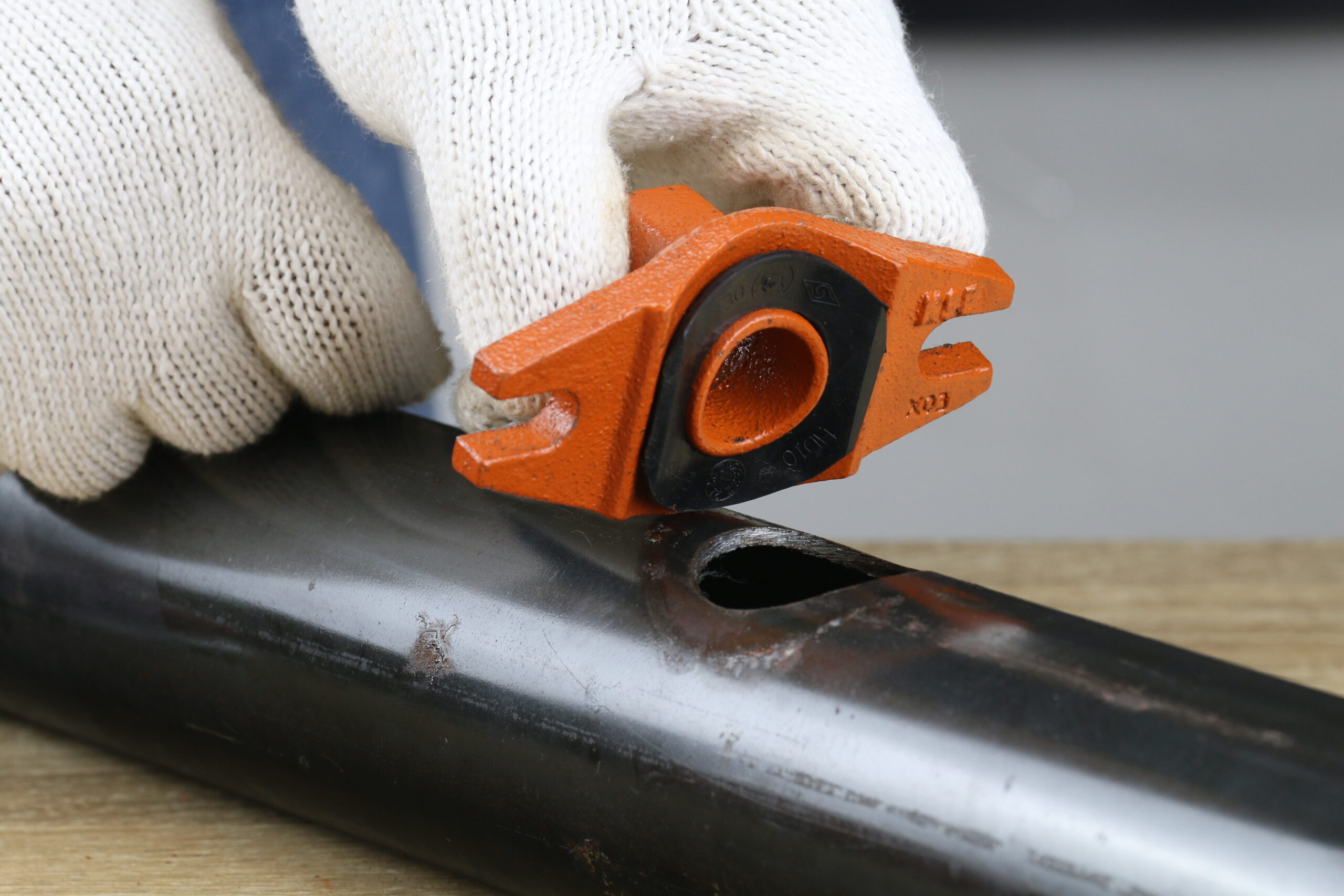

3. สวมใส่ประเก็นยาง

วิธีการสวมประเก็นยาง สวมเข้าเบ้าตามรูปทรงตัวเรือนรัดแยกสามทางยูโบลท์ (Housing U-Bolt Mechanical Tee)

ตรวจสอบให้แน่ใจว่าแถบในประเก็นยางอยู่แนวเดียวกับขอบเบ้ารูท่อ จากนั้นให้ทำการจัดตำแหน่งการวางตัวเรือนเต้าเสียบ แล้ววางเหนือรู

ตรวจสอบขอบเบ้ารู และรูเจาะท่อให้อยู่แนวเดียวกัน ให้เรียบร้อย

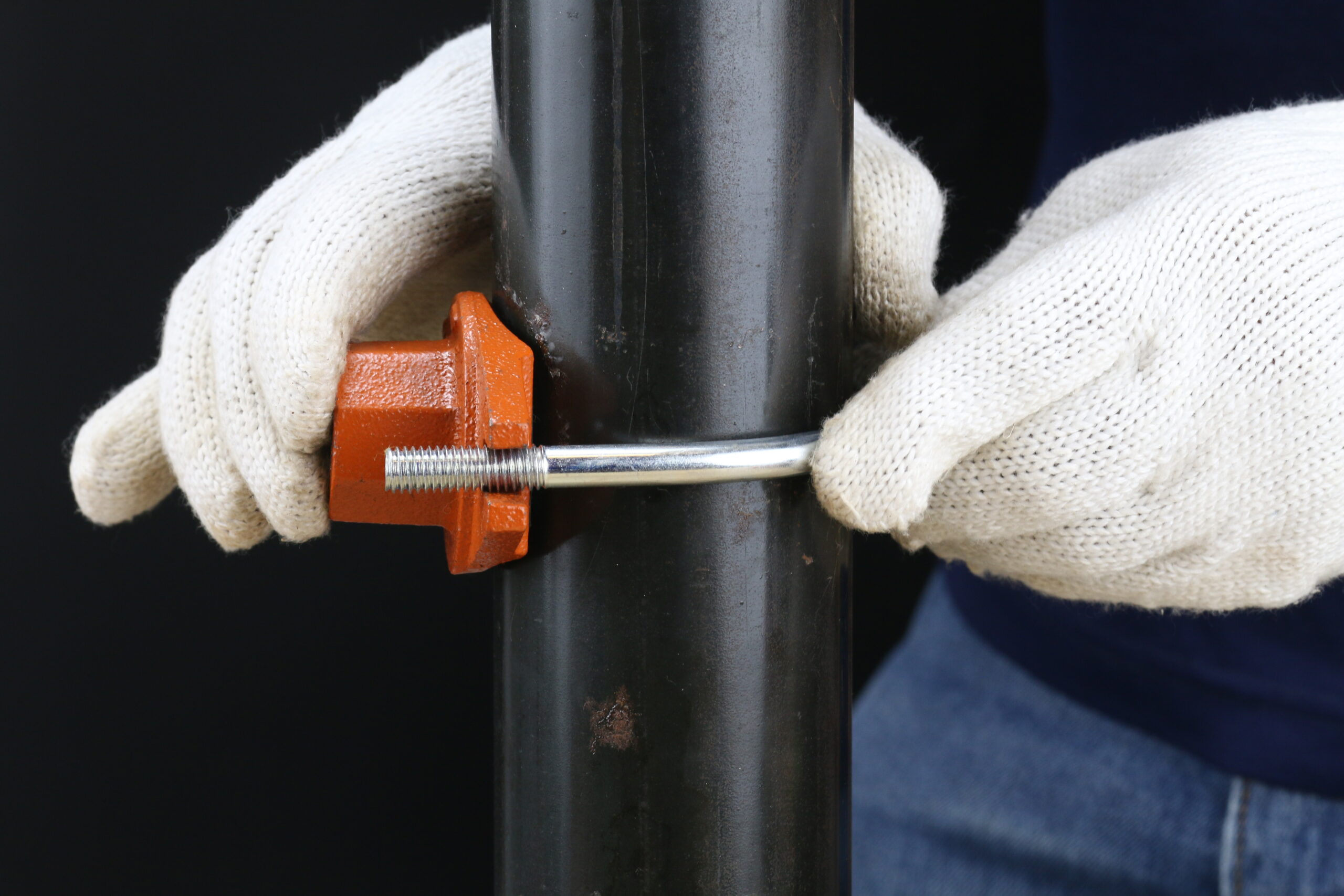

4. จัดตำแหน่ง

การจัดตำแหน่งใส่สลักเกลียวสายรัดรอบท่อ จัดให้ตรงตำแหน่งตัวเรือน (Housing) และขันน็อตให้แน่น

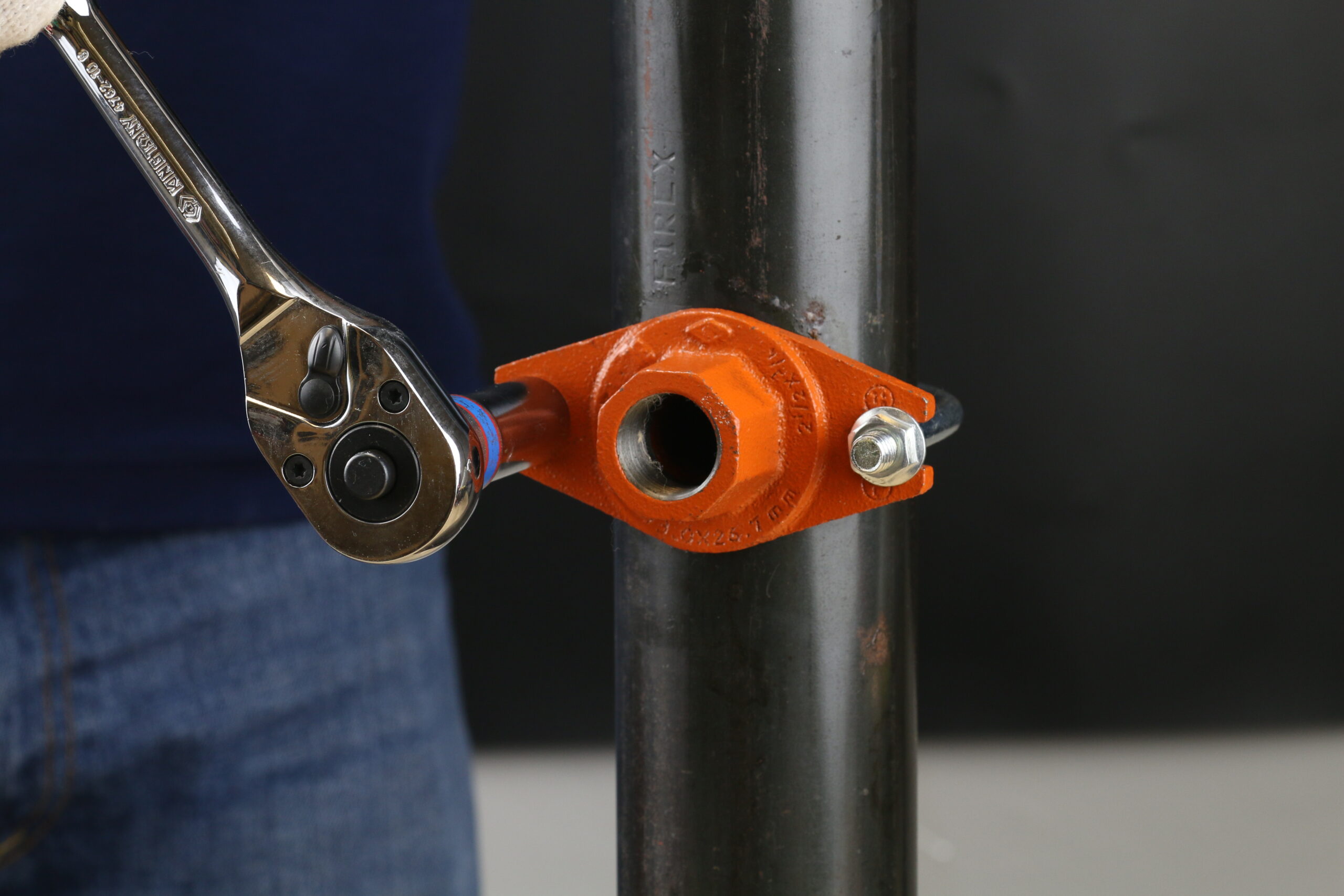

5. การขันนอต
(Nuts and Bolts)

วิธีการขันนอต ให้ขันสลับซ้าย-ขวา ไปเรื่อยๆ ให้เท่ากันอย่างสมดุล

*ข้อแนะนำ
ควรขันตามตารางค่าการขันทอร์ค (Torque) “Specified Bolt Torque”
ให้ขันตามค่าทอร์คที่กำหนดเท่านั้น
ซึ่งเป็นค่าแรงบิดที่เหมาะสมทำให้เกิดประสิทธิภาพสูงสุด

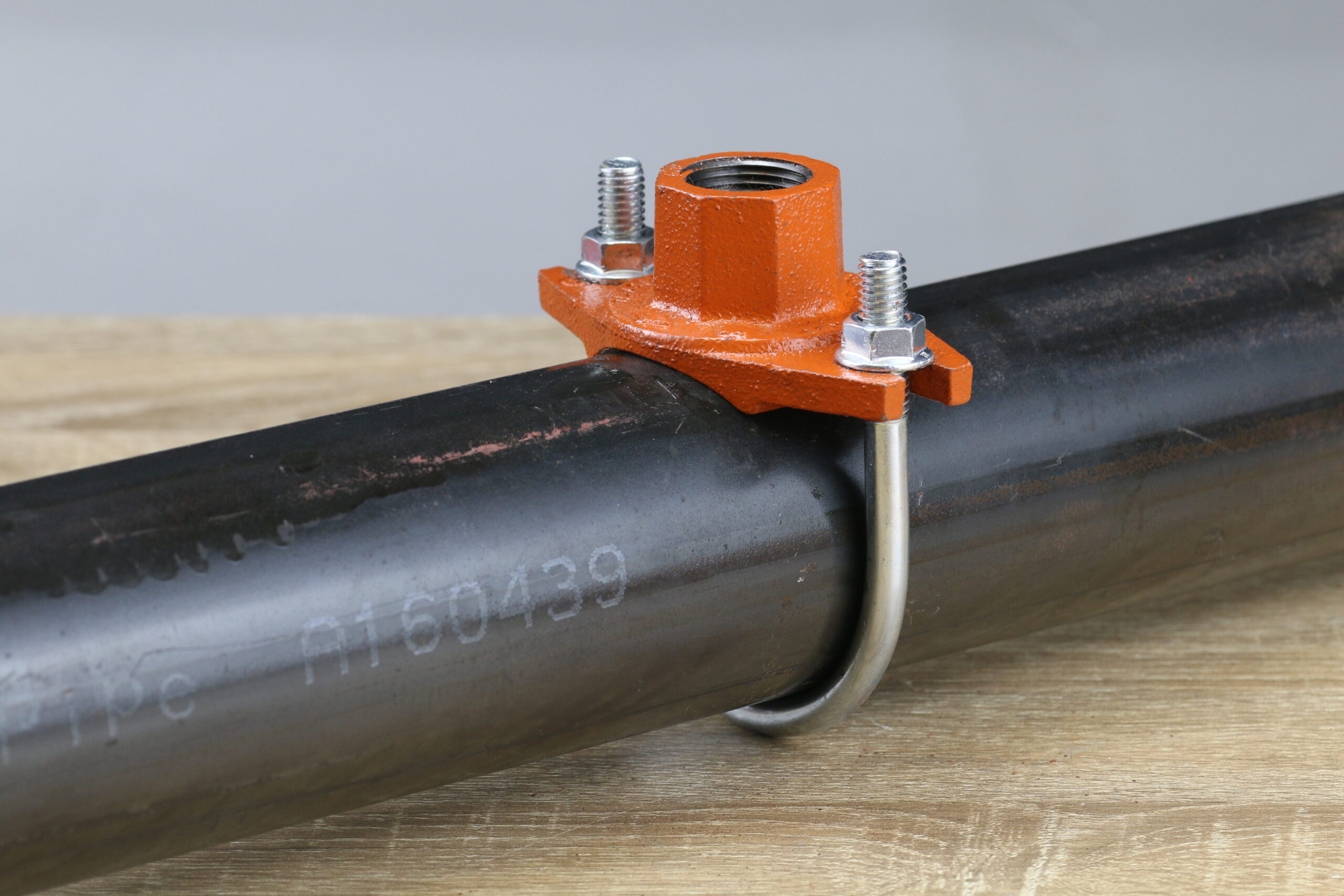

6. ตรวจสอบให้เรียบร้อย

การประกอบรัดแยกสามทางยูโบลท์ (U-Bolt Mechanical Tee) จะตรวจสอบนอตให้สมดุลทั้งสองฝั่งเป็นอันเสร็จเรียบร้อย

วีดีโอวิธีการติดตั้งข้อต่อรัดแยกสามทาง/สี่ทาง
(Mechanical Tee/Cross )

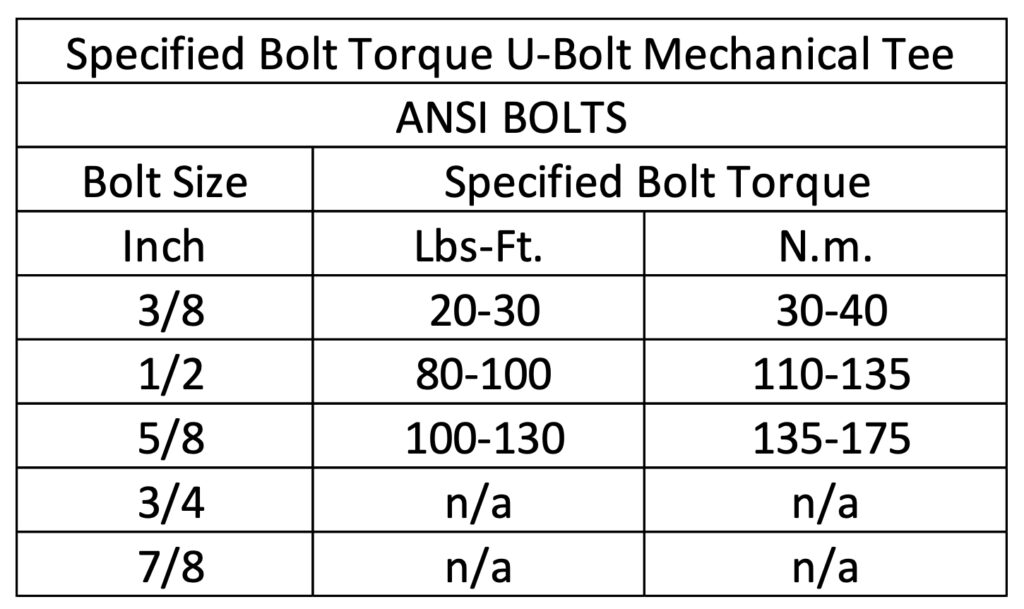

ตารางค่าการขันทอร์ค (Torque)

Specified Bolt Torque U-Bolt Mechanical Tee

ตารางค่าขัน Torque U-Bolt Mechanical Tee

ข้อควรระวัง
ต้องใช้แรงบิดที่เหมาะสมของสลักเกลียวเพื่อให้ได้ประสิทธิภาพตามที่กำหนด

  • การขันโบลต์มากเกินไปอาจส่งผลให้โบลต์ และ/หรือ ตัวผลิตภัณฑ์ เสียหาย ซึ่งอาจส่งผลให้ข้อต่อท่อแยกออกจากกัน
  • การขันโบลต์ ที่น้อยเกินไป อาจส่งผลให้ความสามารถในการกักเก็บแรงดันลดลง ความสามารถในการรับน้ำหนักตรงรอยต่อของท่อลดลง รูปแบบ defect และข้อผิดพลาด  ต่างๆอาจส่งผลเสียอย่างมากทั้งทรัพย์สิน และบุคคุลที่เกี่ยวข้อง และ อาจรวมถึงการได้รับบาดเจ็บสาหัส

Caution
Proper Torquing of bolts is required to obtain specified performance.

  • Over torquing the bolts may result in damage to the bolt and / or casting which could result in pipe joint separation.
  • Under torquing the bolts may result in lower pressure retention capabilities, lower bend load capabilities, joint leakage and pipe joint separation. Pipe joint separation may result in significant property damage and serious injury.
